Вот смотрите кольца указанная высота 12 мм. Так 12 от чего до чего?

На рисунке где правильная высота красной стрелочкой или черной?

Вот не хотите Вы всё-таки сами внимательно изучать ресурсы на которые Вам даётся ссылка. Там же всё есть:
Рассчитать зазор между объективом прицела и стволом можно следущим образом:
(Высоту колец можно посмотреть на сайтах производителей)
(B + А) - (D ÷ 2) + (F - H ÷ 2) = С
В - Расстояние от верхней плоскости планки до верхней части ствола / ресивера (мм)
А - Высота колец (мм)
D - Диаметр корпуса объектива (мм)
F - Диаметр ствола у ресивера (мм)
H - Диаметр ствола под объективом прицела (мм)
С - Зазор между корпусом объектива прицела и стволом (мм)

Чёт я не знаю. Как-то раз проверял работоспособность данной формулы по установленному у меня на винтовке прицелу... Фигня получилась. Мож чего не так померил/посчитал...

Винтовка Рем 700, прицел 3-12*44 (труба 30). A=25, B=10, D=50, F=35,H=16. При вем при этом получилось, что C=37 мм, хотя реальное расстояние 13 мм!!!???

Погрешности в измерении может сказались, но не на столько же!

И... Я выдумал свою формулу, точнее формулы))) Не стал я замарачиваться с сокращением действий. Вот что получилось.

При этом теоретический зазор, применимый к моему прицелу и ружью (со всеми погрешностями в измерениях) стал 19,5 мм против 37 мм, выведенных формулой выше.

Или я туплю... или не знай че за тема...

Кольца внутренний диаметр 30 мм. Радиус уже 15мм, а производитель указывает высоту кольца 12мм!!!???

Может кто пояснить!?

Похоже Апель указывает высоту кольца, как (в вашем случае) разность между красной стрелкой и голубой. К этой высоте прибавляете половину диаметра колец и высоту планки и получаете высоту высоту прицела над стволом.

Наверно. Короче в каждом конкретном случае лучше связаться с продавцом и уточнить высоту чего и где, чтоб не пришлось потом... сами понимаете...

Это безусловно, а лучше, если есть возможность, покупать с опытным человеком.

Вот планка: http://wht.ru/picture/MNT_RM700S_PRO_1.jpeg

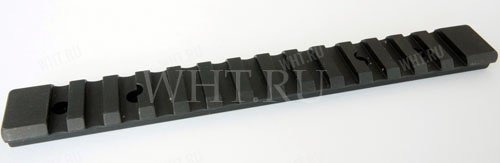

и вот планка: http://wht.ru/picture/55201-50089_bg.jpg

В первом варианте, вот этот "вырез" (так чтоль его назвать), кажется более удобным. В плане подачи патронов и экстракции гильзы. Вторая планка наверно менее удобна?

Так как на самом деле?

Свиду вроде так, а на самом деле - ... не знай! У меня первый вариант стоит, все ок.
