Хуа-цяо · 10.04.2013, 15:43

Цитата:

Сообщение от Хуа-цяо

Как измерить высоту колец?

Цитата:

Сообщение от Драйзер

Высота колец обычно на сайтах производителя указывается.

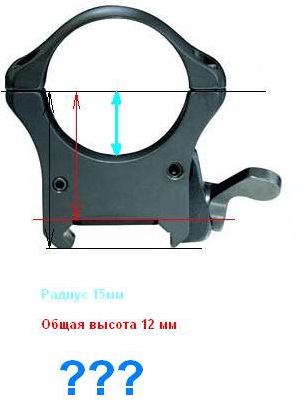

Вот смотрите кольца указанная высота 12 мм. Так 12 от чего до чего?

На рисунке где правильная высота красной стрелочкой или черной?

Драйзер · 10.04.2013, 16:19

Цитата:

Сообщение от Хуа-цяо

На рисунке где правильная высота красной стрелочкой или черной?

Вот не хотите Вы всё-таки сами внимательно изучать ресурсы на которые Вам даётся ссылка. Там же всё есть:
Рассчитать зазор между объективом прицела и стволом можно следущим образом:
(Высоту колец можно посмотреть на сайтах производителей)
(B + А) - (D ÷ 2) + (F - H ÷ 2) = С
В - Расстояние от верхней плоскости планки до верхней части ствола / ресивера (мм)
А - Высота колец (мм)
D - Диаметр корпуса объектива (мм)
F - Диаметр ствола у ресивера (мм)
H - Диаметр ствола под объективом прицела (мм)
С - Зазор между корпусом объектива прицела и стволом (мм)

psihosic · 11.04.2013, 08:37

Цитата:

Сообщение от Драйзер

Рассчитать зазор между объективом прицела и стволом можно следущим образом:
(B + А) - (D ÷ 2) + (F - H ÷ 2) = С

Чёт я не знаю. Как-то раз проверял работоспособность данной формулы по установленному у меня на винтовке прицелу... Фигня получилась. Мож чего не так померил/посчитал...

Винтовка Рем 700, прицел 3-12*44 (труба 30). A=25, B=10, D=50, F=35,H=16. При вем при этом получилось, что C=37 мм, хотя реальное расстояние 13 мм!!!???

Погрешности в измерении может сказались, но не на столько же!

psihosic · 11.04.2013, 09:02

И... Я выдумал свою формулу, точнее формулы))) Не стал я замарачиваться с сокращением действий. Вот что получилось.

При этом теоретический зазор, применимый к моему прицелу и ружью (со всеми погрешностями в измерениях) стал 19,5 мм против 37 мм, выведенных формулой выше.

Хуа-цяо · 11.04.2013, 10:52

Цитата:

Сообщение от Хуа-цяо

Вот смотрите кольца указанная высота 12 мм

Цитата:

Сообщение от Драйзер

Красной.

Или я туплю... или не знай че за тема...

Кольца внутренний диаметр 30 мм. Радиус уже 15мм, а производитель указывает высоту кольца 12мм!!!???

Может кто пояснить!?

Драйзер · 11.04.2013, 11:06

Цитата:

Сообщение от Хуа-цяо

Или я туплю... или не знай че за тема...

Кольца внутренний диаметр 30 мм. Радиус уже 15мм, а производитель указывает высоту кольца 12мм!!!???

Может кто пояснить!?

Похоже Апель указывает высоту кольца, как (в вашем случае) разность между красной стрелкой и голубой. К этой высоте прибавляете половину диаметра колец и высоту планки и получаете высоту высоту прицела над стволом.

Хуа-цяо · 11.04.2013, 12:29

Цитата:

Сообщение от Драйзер

указывает высоту кольца, как (в вашем случае) разность между красной стрелкой и голубой

Наверно. Короче в каждом конкретном случае лучше связаться с продавцом и уточнить высоту чего и где, чтоб не пришлось потом... сами понимаете...

Драйзер · 11.04.2013, 13:01

Цитата:

Сообщение от Хуа-цяо

Наверно. Короче в каждом конкретном случае лучше связаться с продавцом и уточнить высоту чего и где, чтоб не пришлось потом... сами понимаете...

Это безусловно, а лучше, если есть возможность, покупать с опытным человеком.

Хуа-цяо · 15.04.2013, 15:19

Вот планка:

и вот планка:

В первом варианте, вот этот "вырез" (так чтоль его назвать), кажется более удобным. В плане подачи патронов и экстракции гильзы. Вторая планка наверно менее удобна?

Так как на самом деле?

psihosic · 18.04.2013, 08:55

Цитата:

Сообщение от Хуа-цяо

В первом варианте ... кажется более удобным.

Свиду вроде так, а на самом деле - ... не знай! У меня первый вариант стоит, все ок.
